VYSOKONAPĚŤOVÉ VINUTÍ

SGB navíjí vysokonapěťové cívky s měděného nebo hliníkového lakovaného drátu většinou kruhového nebo oválného tvaru. Typ vinutí je jednovrstvé polohované vinutí tzv. „šroubovice”, hlavně z důvodu nejlepšího činitele plnění požadovaného primárního napětí, který má vliv na výstupní rozměry transformátoru.

Průměr drátu se používá od 1,4 do 4,75 mm u hliníku a 0,56 - 4,75 mm u mědi. Tvar je většinou kruhový, který může být při vyšších proudech i obdélníkového tvaru. Lak je stabilní pro teploty od -65 do 200 °C.

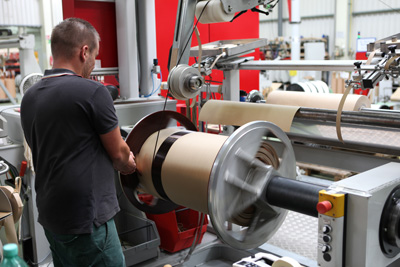

Vinutí navíjí automaty, které pracují plně samostatně vč. vkládání mezizávitové izolace. Tou je jemný papír napuštěný nevytvrzenou pryskyřicí. Po vytvrzení při 140 °C se vytvoří válec fixující jednotlivé vodiče proti působení zkratových sil.
